力控变配电系统解决方案
一、方案概述在传感器及实时大数据平台等物联网技术依托下，智能变电站可实现全站监控、在线监测及智能辅助控制等多功能联动，这种集成联动系统正成为国内标准化设计方向。在与云计算、实时大数据融合过程中，除了在设备上预留端口以外，服务方案还包括收集数据、实时监测、信号交互、故障处理等基本维护措施。变配电设备的信息化、电网调度自动化和智能控制系统、变配电系统自动化和智能控制系统将大幅度提高输电网和配电网的安全，经济运行水平：网络电能损耗大幅降低、具有设备和系统的自愈能力、基本排除电网稳定破坏事故和大面积停电、具有很高的环境兼容能力。
近年来，装备智能化水平需持续提升。部分电力企业应用了输变电设备状态监测、故障综合分析告警、配电网自愈等一批先进技术，但整体来说，技术应用的规模、范围和深度仍较低，需要进一步加大推广。同时，需更加注重应用先进的网络信息和自动控制等基础技术，进一步提升电网在线智能分析、预警、决策、控制等方面的智能化水平，满足各级电网协同控制的要求，支撑智能电网的一体化运行。
二、系统建设难点
1、 现场设备错综复杂，通讯接口不统一；
2、不同设备的过程数据不能相互共享，形成信息孤岛，难以优化控制；
3、 企业对安全供配电的需求提高；
4、不同系统之间信息集成要求越来越高（如GIS，视频）；
5、企业需要提高管理效率与质量；
三、系统架构
四、系统功能
4.1 通信接口
力控变配电系统为开放式体系结构，全面支持DDE、OPC、ODBC/SQL、OLE DB 、XML、ctiveX等数据交换标准。 内嵌的分布式实时数据库，具备良好的开放性和互连功能，可以与MES、SIS、PIMS等信息化系统进行基于XML OPC、ODBC、OLE DB等接口方式进行互连，保证生产数据实时地传送到以上系统内，以满足电力数据对分公司生产数据的分析、数据挖掘功能要求。
系统的数据采集及转发模块内置多种行业和国际标准规约，如：CDT规约，NP3.0规约，IEC870-5-101/102/103/104规约，SC1801规约，Modbus/Jbus（RTU/ASCII/TCP）规约，部颁多功能电度表规约、CANBus规约、LonWorks规约等，配置操作简单。
4.2 安全防护
系统可全面支持支持过程数据的安全隔离与传输。隔离企业数据网与外部公共数据网，阻止非法访问，与站控网络可以保持允许的数据通讯，从而既能保证数据对外的有效共享，又能保证过程网络的数据安全。

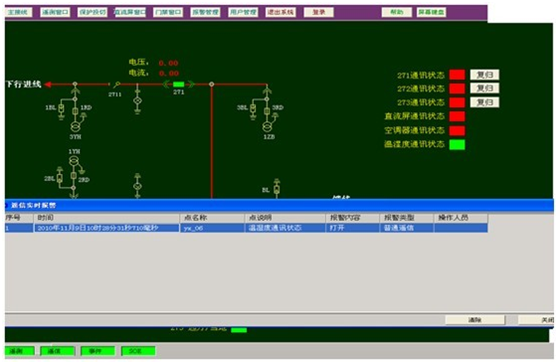

4.3 报警与事件处理
系统支持遥信、遥控量等报警及SOE，遥信报警根据遥信分类和报警级别等，可自定义各种触发动作，如驱动音响、推报警窗口、自动调画面、变位闪烁灯。
报警支持报警窗口显示（有最新报警行）、数据闪烁、事故推画面、语音报警、打印输出等。以根据报警的类别设定不同的报警方式。历史报警信息支持从时间段上分为当天报警查询和任意时间查询，也可根据不同的字段，进行关键字查询。
4.1 通信接口
力控变配电系统为开放式体系结构，全面支持DDE、OPC、ODBC/SQL、OLE DB 、XML、ctiveX等数据交换标准。 内嵌的分布式实时数据库，具备良好的开放性和互连功能，可以与MES、SIS、PIMS等信息化系统进行基于XML OPC、ODBC、OLE DB等接口方式进行互连，保证生产数据实时地传送到以上系统内，以满足电力数据对分公司生产数据的分析、数据挖掘功能要求。
系统的数据采集及转发模块内置多种行业和国际标准规约，如：CDT规约，NP3.0规约，IEC870-5-101/102/103/104规约，SC1801规约，Modbus/Jbus（RTU/ASCII/TCP）规约，部颁多功能电度表规约、CANBus规约、LonWorks规约等，配置操作简单。
4.2 安全防护
系统可全面支持支持过程数据的安全隔离与传输。隔离企业数据网与外部公共数据网，阻止非法访问，与站控网络可以保持允许的数据通讯，从而既能保证数据对外的有效共享，又能保证过程网络的数据安全。
4.3 报警与事件处理
系统支持遥信、遥控量等报警及SOE，遥信报警根据遥信分类和报警级别等，可自定义各种触发动作，如驱动音响、推报警窗口、自动调画面、变位闪烁灯。
报警支持报警窗口显示（有最新报警行）、数据闪烁、事故推画面、语音报警、打印输出等。以根据报警的类别设定不同的报警方式。历史报警信息支持从时间段上分为当天报警查询和任意时间查询，也可根据不同的字段，进行关键字查询。

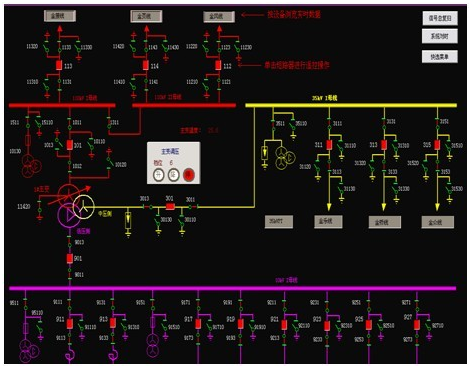

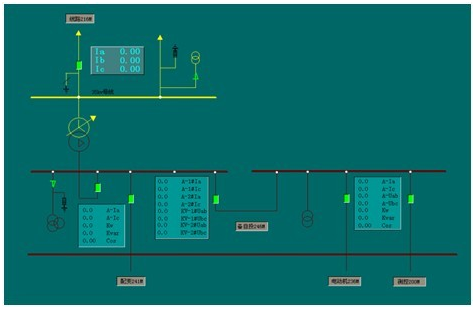

4.4 实时监控
系统可实现全厂电气主接线图、分区及单元接线图、通讯网络图、光字牌图、实时曲线及趋势曲线、历史曲线、棒图(电压和负荷监视)、报警图(实时/历史)、表格显示(如设备运行参数表、各种报表等)、报告显示、系统配置及运行工况图等实时在线监控。
系统可实现全厂电气主接线图、分区及单元接线图、通讯网络图、光字牌图、实时曲线及趋势曲线、历史曲线、棒图(电压和负荷监视)、报警图(实时/历史)、表格显示(如设备运行参数表、各种报表等)、报告显示、系统配置及运行工况图等实时在线监控。

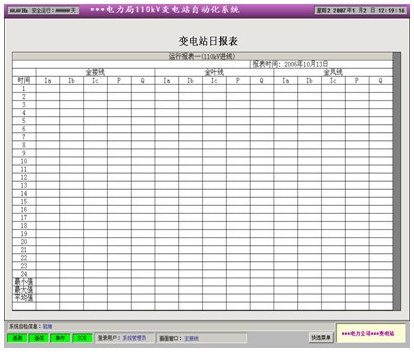

4.5 数据报表
系统报表采用类Excel的操作环境，提供了多种报表模板（日报表、月报表、年报表等），可以对实时数据、历史数据和统计数据进行查询和显示。专家报表提供了方便的打印和输出功能，可以方便地把报表输出为.PDF、.CSV、.TXT、.HTML、.XLS格式文档。
系统报表采用类Excel的操作环境，提供了多种报表模板（日报表、月报表、年报表等），可以对实时数据、历史数据和统计数据进行查询和显示。专家报表提供了方便的打印和输出功能，可以方便地把报表输出为.PDF、.CSV、.TXT、.HTML、.XLS格式文档。

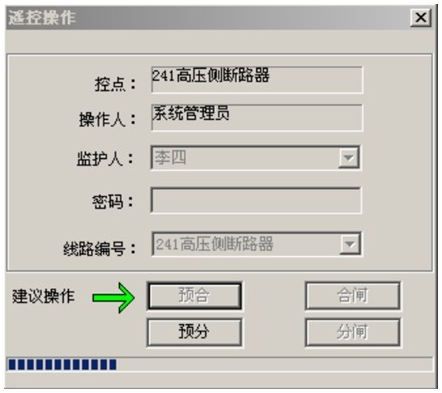

4.6 遥控操作
系统中的遥控操作功能可对系统中一次可控设备的操作遥控控制，对遥控操作执行严格用户权限管理。
系统中的遥控操作功能可对系统中一次可控设备的操作遥控控制，对遥控操作执行严格用户权限管理。

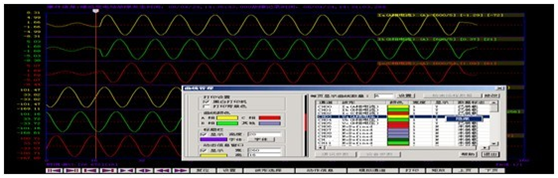

4.7 故障录波及事故追忆
系统提供录波及事故追忆，系统发生故障时，自动地、准确地记录故障前、后过程的各种电气量的变化情况，通过曲线等工具进行事故分析，录波数据的采集支持零漂过滤，方波判断等。
系统提供录波及事故追忆，系统发生故障时，自动地、准确地记录故障前、后过程的各种电气量的变化情况，通过曲线等工具进行事故分析，录波数据的采集支持零漂过滤，方波判断等。
4.8 第三方系统集成
系统可与视频、GIS、门禁等系统进行集成，系统可实现视频监控及事故视频回放，通过GIS系统可实现人员GPS定位导航，路径分析等。
系统的用户管理系统支持网络用户管理，用户信息都可以保存到关系库中，从而可以与门禁系统的用户管理信息共享。
系统支持与关系库的数据交互，从而可以与门禁系统的后台数据库进行交互，在界面上可以以报表等方式查询门禁系统相关记录。
五、方案总结
力控智能变配电系统的应用，具有很强的通用性和灵活性以及较低的成本，可以大大提高故障诊断率，降低维护成本，便于管理，应用前景十分广阔。
系统可与视频、GIS、门禁等系统进行集成，系统可实现视频监控及事故视频回放，通过GIS系统可实现人员GPS定位导航，路径分析等。
系统的用户管理系统支持网络用户管理，用户信息都可以保存到关系库中，从而可以与门禁系统的用户管理信息共享。
系统支持与关系库的数据交互，从而可以与门禁系统的后台数据库进行交互，在界面上可以以报表等方式查询门禁系统相关记录。
五、方案总结
力控智能变配电系统的应用，具有很强的通用性和灵活性以及较低的成本，可以大大提高故障诊断率，降低维护成本，便于管理，应用前景十分广阔。
