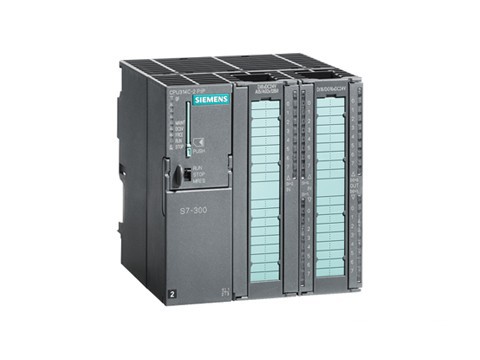

西门子300系列PLC
概述：
西门子S7-300系列PLC属于中型机，其控制点一般不大于2048点, 可用于对设备进行直接控制，还可以对多个下一级的可编程序控制器进行监控，它适合中型或大型控制系统的控制。 CPU 具有高性能、所需空间小以及维护成本，因此提高了性价比。处理速度0.8~1.2ms ；存贮器2k ；数字量1024点；模拟量128路 ；网络PROFIBUS；工业以太网；MPI协议；
特点：
模块化微型PLC 系统，满足中、小规模的性能要求
各种性能的模块可以非常好地满足和适应自动化控制任务
简单实用的分布式结构和多界面网络能力，使得应用十分灵活
方便用户和简易的无风扇设计
当控制任务增加时，可自由扩展
大量的集成功能使它功能非常强劲
适用范围：
控制点一般不大于2048点。内, 特别适用于汽车工业、环境技术、采矿、化工厂、生产技术以及食品加工等领域
1、标准型CPU 可以提供：
CPU 312，用于小型工厂
CPU 314，用于对程序量和指令处理速率有额外要求的工厂
CPU 315-2 DP，用于具有中/大规模的程序量以及使用PROFIBUS DP进行分布式组态的工厂
CPU 315-2 PN/DP，用于具有中/大规模的程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统
CPU 317-2 DP，用于具有大容量程序量以及使用PROFIBUS DP进行分布式组态的工厂
CPU 317-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统
CPU 319-3 PN/DP，用于具有极大容量程序量何组网能力以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统
2、紧凑型CPU 可以提供：
CPU 312C，具有集成数字量 I/O 以及集成计数器功能的紧凑型 CPU
CPU 313C，具有集成数字量和模拟量 I/O 的紧凑型 CPU
CPU 313C-2 PtP，具有集成数字量 I/O 、2个串口和集成计数器功能的紧凑型 CPU
CPU 313C-2 DP，具有集成数字量 I/O 、PROFIBUS DP 接口和集成计数器功能的紧凑型 CPU
CPU 314C-2 PtP，具有集成数字量和模拟量 I/O 、2个串口和集成计数、定位功能的紧凑型 CPU
CPU 314C-2 DP，具有集成数字量和模拟量 I/O、PROFIBUS DP 接口和集成计数、定位功能的紧凑型 CPU
3、技术型CPU 可以提供：
CPU 315T-2 DP，用于使用 PROFIBUS DP进行分布式组态、对程序量有中/高要求、同时需要对8个轴进行常规运动控制的工厂。
CPU 317T-2 DP，用于使用 PROFIBUS DP进行分布式组态、对程序量有高要求、又必须同时能够处理运动控制任务的工厂
4、故障安全型CPU 可以提供：
CPU 315F-2 DP，用于采用 PROFIBUS DP 进行分布式组态、对程序量有中/高要求的故障安全型工厂
CPU 315F-2 PN/DP，用于具有中/大规模的程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统
CPU 317F-2 DP，用于具有大容量程序量以及使用PROFIBUS DP进行分布式组态的故障安全工厂
CPU 317F-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统
CPU 319F-3 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO进行分布式组态的故障安全型工厂，在PROFInet上实现基于组件的自动化中实现分布式智能系统
存储卡：
微存储卡(MMC) 作为装载存储器:
在 MMC 上可以存储一个完整的项目，包括符号和注释。 RUN 模式下也可以进行读/写操作。 这样可以降低服务成本，无需电池即可在 MMC 上备份 RAM 数据 。
S7-300通用技术规范：
防护等级：IP20，符合IEC60529
环境温度
水平安装：0-60ºC
垂直安装：0-40ºC
相对湿度：5-95%，无凝结(RH等级2，符合IEC61131-2)
大气压：795-1080hPa
隔离
24VDC电路：测试电压500VDC
230VAC电路：测试电压1460VAC
电磁兼容性
符合EMC规程的要求
噪声抑制，符合IEC61000-6-2，
测试符合：IEC61000-4-2，61000-4-3，IEC61000-4-4，IEC61000-4-5，IEC61000-4-6
辐射干扰符合EN50081-2
测试符合EN55011，A级，第1组
机械等级：IEC60068，Part2-6/10up58Hz;
振动，测试条件符合：恒定振幅0.075mm;
冲击测试符合：
58-150Hz;
恒定加速度1g;
振动周期：在三个互相垂直轴的每个方向上，每根轴为10个振动周期。
IEC60068，Part2-27/半波：冲击强度15g(峰值)，持续时间11ms
S7-300编程软件
使用STEP7中的 LAD、FBD STL 对 CPU 进行编程。 可以使用下列编程工具： STEP 7 Basis, STEP 7 Professional 或 STEP 7 Lite (不支持 PROFIBUS DP)。
对于 CPU 314 以上的 CPU 可以使用诸如 S7-GRAPH、S7-HiGraph、SCL、CFC 或 SFC 的工程工具。但是只建议在 CPU 315-2 DP 以上的 CPU 使用。
标准型CPU
对标准型CPU进行编程时需要STEP 7 V5.1+SP4以上的软件。
紧凑型CPU
对紧凑型CPU进行编程时需要STEP 7 V5.1+SP3以上的软件。 老版本的STEP 7需要升级。
