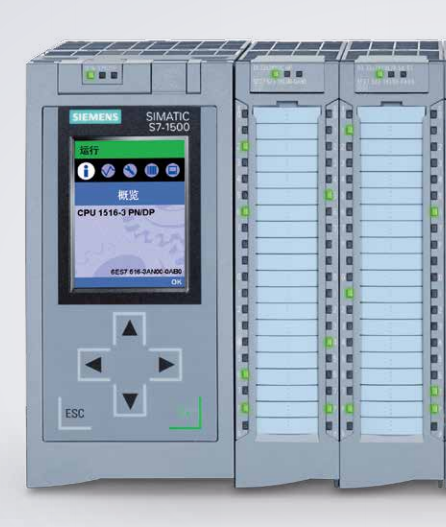

西门子1500系列PLC
概述：
西门子 S7-1500控制器提供了更高性能，位指令的处理时间低至1ns，浮点运算的指令处理时间低至10ns(取决于CPU类型，这在第一次上市发布的产品中是不可能的)。背板总线的速度是S7-400PLC的40倍;由于代码生成得到优化，CPU的响应速度与现有控制器的CPU相比更快。
每个CPU都配有一个PROFINET IO (2端交换机)标准接口。CPU 1516-3PN/DP另外还具有一个集成PROFINET基本接口，例如，可用于网络隔离。
除集成接口外，每个西门子 S7-1500控制器还可通过通信模块或通信处理器进行扩展。这样就提供了很多其它连接方法，例如，通过PROFIBUS进行连接，通过以太网进行连接，或通过采用专用协议USS或Modbus RTU的串行接口进行连接。
西门子S7-1500PLC集成技术
西门子S7-1500可以不使用任何附加模块而在PLC中集成运动控制功能。通过PLCopen，该控制器提供了标准化的块，可用来连接模拟驱动器和PROFIdrive驱动器。运动控制功能支持转速轴和定位轴以及外部编码器。
为了有效调试和快速优化驱动器和闭环控制器，西门子 S7-1500还针对所有CPU变量提供了广泛的跟踪功能，既可用于实时诊断，又可用于不定时故障检测。
除驱动器功能外，S7-1500还提供了丰富的闭环控制功能，例如，可通过便于组态的块来自动优化控制参数以获得控制质量。
此外，还可利用工艺模块来执行高速计数、位置捕获等功能，或针对24V直至200kHz的信号执行测量。
西门子S7-1500PLC集成了安全功能
与STEP7结合使用时，每个CPU都会提供基于密码的知识保护，可防止未经授权而读出并更改程序块的内容。
复制保护加强了安全防护，防止未经授权而复制程序块。可以将具体程序块链接至存储卡的序列号，以便只有在将组态的存储卡插到CPU中之后，才会执行该程序块。
并且，控制器具有四个不同的安全访问级别，以便向不同用户组分配不同的访问权限。
由于操作保护得到改进，因此，控制器可以检测到数据更改或未经授权的组态数据传输。
以太网通信处理器(CP 1543-1)通过防火墙为用户提供了附加访问保护，并可建立安全VPN连接(V12SP1及更高版本)。
西门子 S7-1500控制器提供了更高性能，位指令的处理时间低至1ns，浮点运算的指令处理时间低至10ns(取决于CPU类型，这在第一次上市发布的产品中是不可能的)。背板总线的速度是S7-400PLC的40倍;由于代码生成得到优化，CPU的响应速度与现有控制器的CPU相比更快。
每个CPU都配有一个PROFINET IO (2端交换机)标准接口。CPU 1516-3PN/DP另外还具有一个集成PROFINET基本接口，例如，可用于网络隔离。
除集成接口外，每个西门子 S7-1500控制器还可通过通信模块或通信处理器进行扩展。这样就提供了很多其它连接方法，例如，通过PROFIBUS进行连接，通过以太网进行连接，或通过采用专用协议USS或Modbus RTU的串行接口进行连接。
西门子S7-1500PLC集成技术
西门子S7-1500可以不使用任何附加模块而在PLC中集成运动控制功能。通过PLCopen，该控制器提供了标准化的块，可用来连接模拟驱动器和PROFIdrive驱动器。运动控制功能支持转速轴和定位轴以及外部编码器。
为了有效调试和快速优化驱动器和闭环控制器，西门子 S7-1500还针对所有CPU变量提供了广泛的跟踪功能，既可用于实时诊断，又可用于不定时故障检测。
除驱动器功能外，S7-1500还提供了丰富的闭环控制功能，例如，可通过便于组态的块来自动优化控制参数以获得控制质量。
此外，还可利用工艺模块来执行高速计数、位置捕获等功能，或针对24V直至200kHz的信号执行测量。
西门子S7-1500PLC集成了安全功能
与STEP7结合使用时，每个CPU都会提供基于密码的知识保护，可防止未经授权而读出并更改程序块的内容。
复制保护加强了安全防护，防止未经授权而复制程序块。可以将具体程序块链接至存储卡的序列号，以便只有在将组态的存储卡插到CPU中之后，才会执行该程序块。
并且，控制器具有四个不同的安全访问级别，以便向不同用户组分配不同的访问权限。
由于操作保护得到改进，因此，控制器可以检测到数据更改或未经授权的组态数据传输。
以太网通信处理器(CP 1543-1)通过防火墙为用户提供了附加访问保护，并可建立安全VPN连接(V12SP1及更高版本)。
| SIMATIC S7-1500可编程控制器 | |||
| Module Type | Sub type | MLFB | Description |
| CPU模块 | 6ES75163AN000AB0 | CPU 1516-3 PN/DP：1 MB 程序，5 MB 数据；10 ns ；集成 2PN 接口，1 以太网接口，1DP 接口 | |
| 6ES75131AL000AB0 | CPU 1513-1 PN：300 KB 程序，1.5 MB 数据；40 ns；集成 2PN 接口，1DP 接口 | ||
| 6ES75111AK000AB0 | CPU 1511-1 PN：150 KB 程序，1 MB 数据；60 ns；集成 2PN 接口，1DP 接口 | ||
| 电源模块 | 6ES75070RA000AB0 | PS：60 W，额定输入电压 AC/DC 120/230 V | |
| 6ES75050RA000AB0 | PS：60 W， 额定输入电压 DC 24/48/60 V | ||
| 6ES75050KA000AB0 | PS：25 W，额定输入电压 DC 24 V | ||
| I/O模块 | 模拟量输出模块 | 6ES75325HF000AB0 | AQ 8：模拟输出模块，8AQ，U/I ，高速 |
| 6ES75325HD000AB0 | AQ 4：模拟输出模块，4AQ，U/I | ||
| 模拟量输入模块 | 6ES75317NF100AB0 | AI 8：模拟输入模块，8AI，U/I，高速 | |
| 6ES75317KF000AB0 | AI 8：模拟输入模块，8AI，U/I/RTD/TC | ||
| 数字量输出模块 | 6ES75225HF000AB0 | DQ 8：数字输出模块，8DQ，继电器，230 V AC/ 5A | |
| 6ES75225FF000AB0 | DQ 8：数字输出模块，8DQ，可控硅，230V AC/ 2A | ||
| 6ES75221BL000AB0 | DQ 32：数字输出模块，32DQ，晶体管，24 V DC/ 0.5A | ||
| 6ES75221BH000AB0 | DQ 16：数字输出模块，16DQ，晶体管，24 V DC/ 0.5A | ||
| 6ES75221BF000AB0 | DQ 8：数字输出模块，高性能 8DQ，晶体管，24V DC/2A | ||
| 数字量输入模块 | 6ES75211FH000AA0 | DI 16：数字输入模块，16DI，230V AC | |
| 6ES75211BL000AB0 | DI 32：数字输入模块，高性能 32DI，24V DC | ||
| 6ES75211BH500AA0 | DI 16：数字输入模块，16DI，24V DC | ||
| 6ES75211BH000AB0 | 数字输入模块，高性能 16DI，24V DC | ||
