揖斐电电子(北京)有限公司废液排放系统PLC应用
摘要：本系统采用日系三菱Q系列PLC控制，循环控制8台水泵启停以达到废液罐正常排放废液。该系统稳定可靠，废液容量及时报警，及时排放，为企业安全生产提供有力的技术保障！电气控制系统
本系统采用日系三菱Q系列PLC，稳定、可靠的处理液位报警和水泵启停控制。

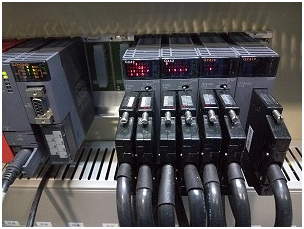

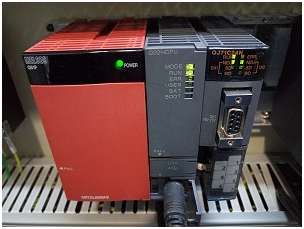

三菱Q系列PLC
系统原理介绍
本系统工分为3级废液处理系统。1级向2级排液，2级向3级排液。3级处理系统负荷满后，2级不可向其排液；2级处理系统负荷满后，1级不可向其排液。
本系统共有8个废液罐，每个罐有4个液位，分别为：HH、H、L、LL。正常情况下，废液到达H液位后启动排液泵，到达L液位后停止排液泵。
若系统发生故障，立即停止排液泵。本级发生故障，要向上级报告，上级不可向其排液。
图片介绍
本系统工分为3级废液处理系统。1级向2级排液，2级向3级排液。3级处理系统负荷满后，2级不可向其排液；2级处理系统负荷满后，1级不可向其排液。
本系统共有8个废液罐，每个罐有4个液位，分别为：HH、H、L、LL。正常情况下，废液到达H液位后启动排液泵，到达L液位后停止排液泵。
若系统发生故障，立即停止排液泵。本级发生故障，要向上级报告，上级不可向其排液。
图片介绍
系统运行

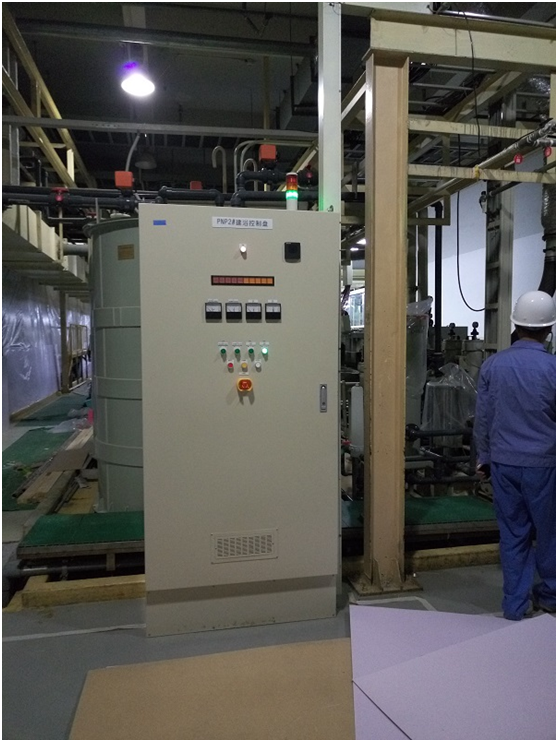

现场调试

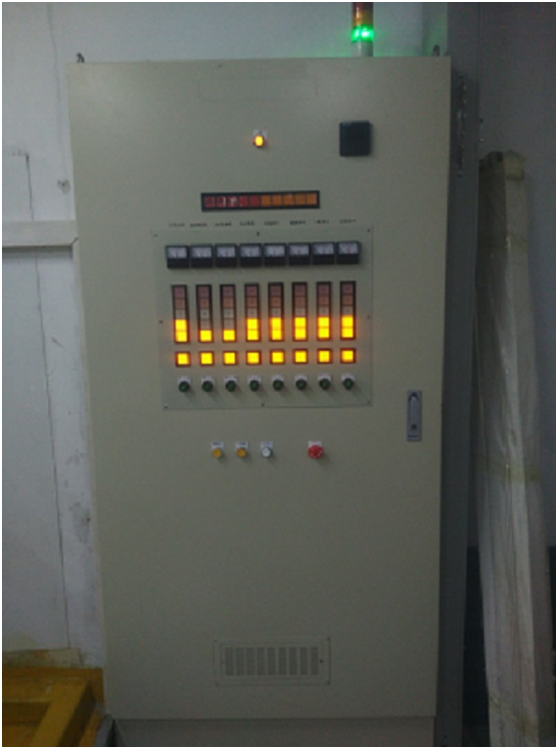

控制柜图
本系统遵循：“本级发生故障，要向上级报告，且上级不可向其排液；下级负荷没有满，本级才可向其排液的原理”安全、稳定的为企业安全生产提供技术保障。不但提高了生产效率，同时降低了安全隐患。
