北京石油化工学院供暖技术研究项目

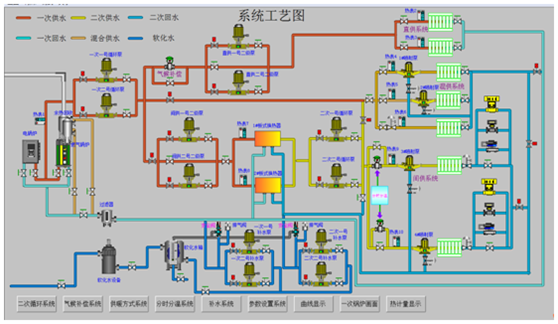

系统工艺图
该项目属2014北京市政招标项目，供本科生教学试验平台，属北京市重点科研教学研究性项目之一。
该系统主要分为以下几项控制：
一、分时分温控制
装置目的：模拟现实生活中人们的生活时间段，居住环境所需要的温度来研究最科 学，最合理的供暖方式方法。
装置配置：热计量系统，变频控制系统等。
二、气候补偿系统控制
装置目的：模拟现实生活中不同的季节，居住环境所需要的温度来研究最科学，最合理的供暖方式方法。
装置配置：热计量系统，变频控制系统，气候补偿系统。
三、水力平衡控制
装置目的：在系统水力失衡的情况下自动调节，以保证系统正常运行。
装置配置：变频控制系统，喷射泵，电动阀，补水泵等。

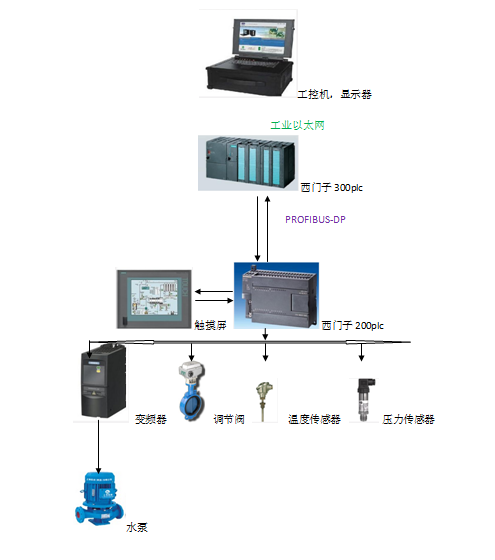

项目电控示意图
项目电控示意图

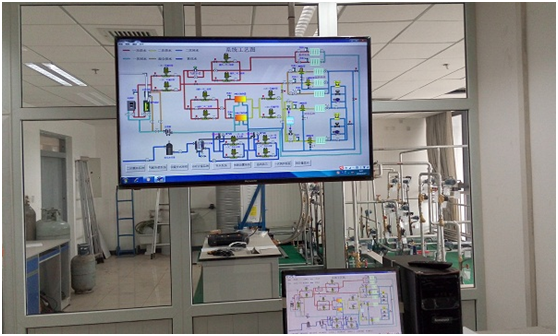

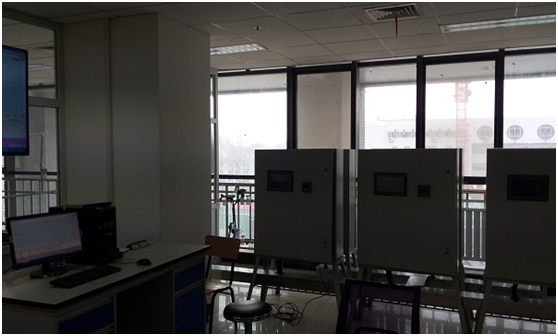

主控室图

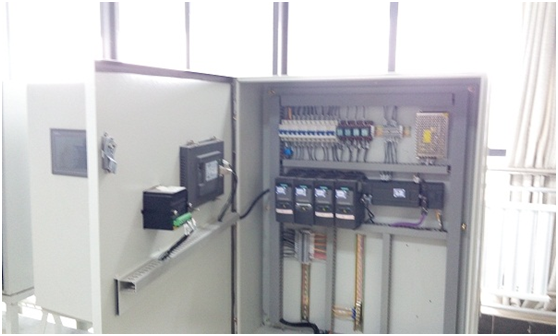

现场配电柜图
配电柜图
该项目成功完成了校方的各项技术要求和功能要求，为教学科研提供了可靠、稳定的实验平台。
